Венец редуктора жатки ПСП-10 ПСХ 03.003 шлицевой, Z=20, m=2,5

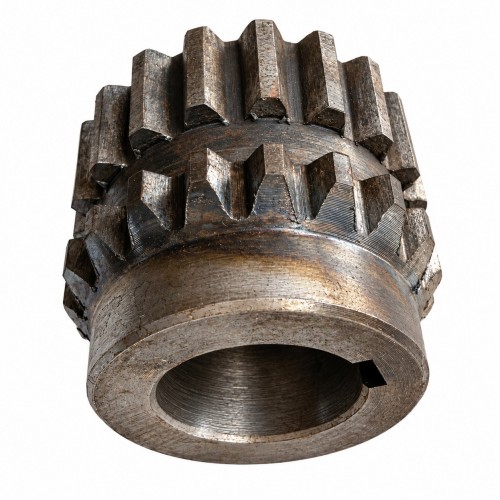

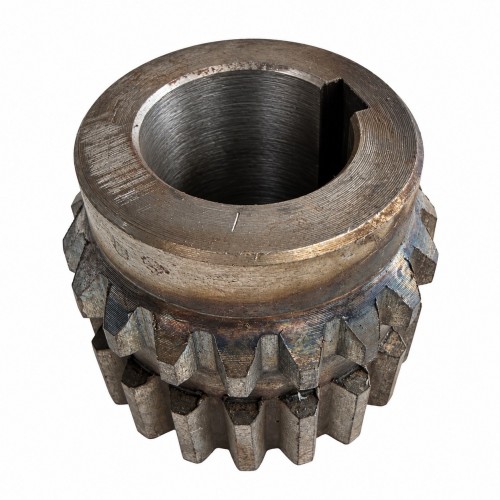

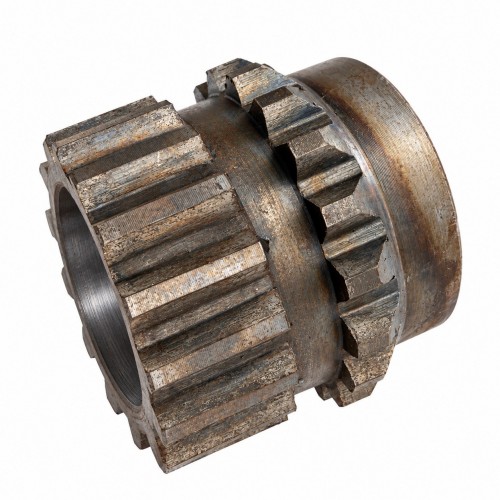

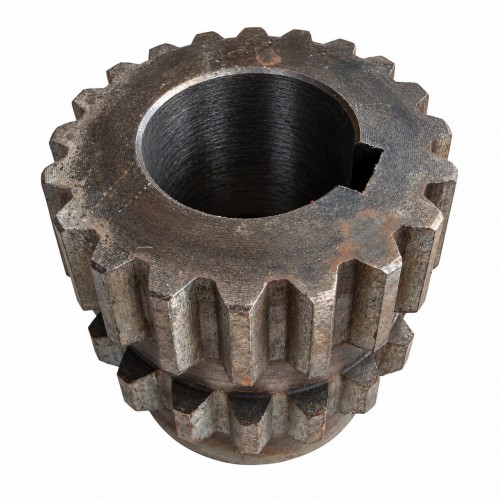

Венец ПСХ 03.003 — зубчатый элемент горизонтального конического редуктора жатки ПСП-10, также применяемый на ПСП-1,5. Деталь устанавливается на промежуточный вал и участвует в передаче крутящего момента к рабочим механизмам жатки для уборки подсолнечника.

Венец задействован в приводе ведущих вальцов транспортеров семян и стеблей, а также участвует в передаче вращения к режущему аппарату.

Характеристики венца ПСХ 03.003

➤ Каталожный номер: ПСХ 03.003

➤ Применение: жатки ПСП-10 и ПСП-1,5

➤ Тип детали: зубчатый венец / шестерня

➤ Место установки: промежуточный вал горизонтального конического редуктора

➤ Количество зубьев: Z=20

➤ Модуль: m=2,5

➤ Материал: сталь 45

➤ Вес: около 0,40 кг

➤ Наружная часть: шлицевые зубья

➤ Внутреннее отверстие: со шпоночным пазом

➤ Дополнительно: проточка под упорное кольцо ПСХ-03.021

Назначение венца редуктора ПСП-10

Деталь обеспечивает передачу вращения от конического редуктора к узлам транспортеров жатки. Через привод также обеспечивается работа механизмов, связанных с режущим аппаратом.

Исправное состояние зубьев и посадочных поверхностей важно для равномерной передачи момента и стабильной работы привода.

Особенности конструкции

Шлицевой венец изготовлен из стали 45 и имеет 20 зубьев с модулем 2,5. Конструкция предусматривает проточку под упорное кольцо ПСХ-03.021 и внутренний шпоночный паз для установки на вал.

В некоторых каталогах встречается обозначение ПСХ 01.003, однако основной каталожный номер детали — ПСХ 03.003.

Преимущества

✔️ подходит для ПСП-10 и ПСП-1,5;

✔️ устанавливается на промежуточный вал редуктора;

✔️ используется в приводе транспортеров и режущего аппарата;

✔️ параметры Z=20 и m=2,5;

✔️ изготовлен из стали 45;

✔️ предусмотрены шпоночный паз и проточка под упорное кольцо.
