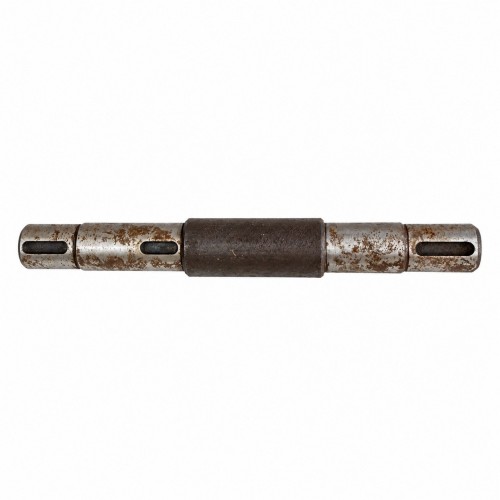

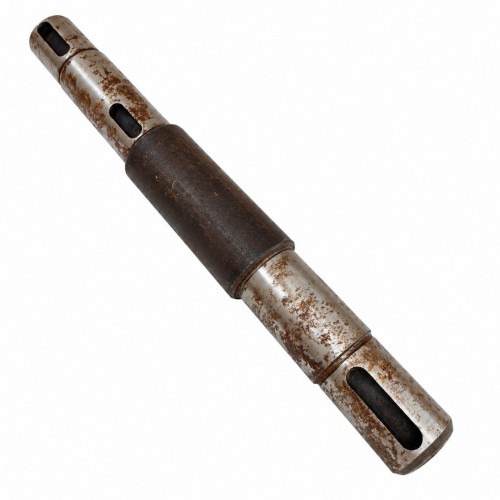

Горизонтальный вал ПСХ-03.002 — сквозной двухсторонний приводной элемент конического редуктора подсолнечниковых жаток ПСП-10 и ПСП-1,5. Деталь располагается горизонтально внутри корпуса редуктора и обеспечивает последовательную передачу крутящего момента между сопряженными редукторами русел.

Через систему конических шестерен вал также участвует в передаче вращения на режущий аппарат и транспортеры жатки.

Характеристики вала ПСХ-03.002

☑️ Каталожный номер: ПСХ-03.002

☑️ Тип детали: горизонтальный ступенчатый вал

☑️ Конструкция: двухсторонняя, симметричная

☑️ Применение: жатки ПСП-10 и ПСП-1,5

☑️ Посадочные шейки: Ø30 мм

☑️ Подшипники: 2 шт. 180306 / 6306-2RS

☑️ Центральное соединение: шпоночный паз под ведомое коническое колесо

☑️ Концы вала: одинаковые посадочные поверхности со шпоночными пазами

☑️ Устанавливаемые венцы: ПСХ-03.003

☑️ Количество на ПСП-10: 7 шт.

☑️ Материал: термообработанная высокопрочная сталь

Назначение горизонтального вала редуктора ПСП-10

ПСХ-03.002 соединяет соседние редукторы русел и передает вращение вдоль приводной линии жатки. За счет двухсторонней конструкции крутящий момент может передаваться через оба конца вала на сопряженные элементы трансмиссии.

Через коническую передачу вращение далее поступает к рабочим механизмам, включая транспортеры и режущий аппарат.

Конструкция и посадочные элементы

Вал имеет две шлифованные шейки диаметром 30 мм, рассчитанные под радиальные шариковые подшипники 180306 (6306-2RS).

В центральной части предусмотрен шпоночный паз для жесткой установки ведомого конического зубчатого колеса. На обоих концах находятся одинаковые участки со шпоночными пазами для монтажа шлицевых венцов ПСХ-03.003.

Особенности

➤ предназначен для ПСП-10 и ПСП-1,5;

➤ соединяет сопряженные редукторы русел;

➤ двухсторонняя симметричная конструкция;

➤ посадка на двух подшипниках 180306;

➤ шлифованные шейки Ø30 мм;

➤ отдельные шпоночные соединения для шестерни и венцов;

➤ на стандартной жатке ПСП-10 используется 7 валов;

➤ изготовлен из термообработанной прочной стали.
