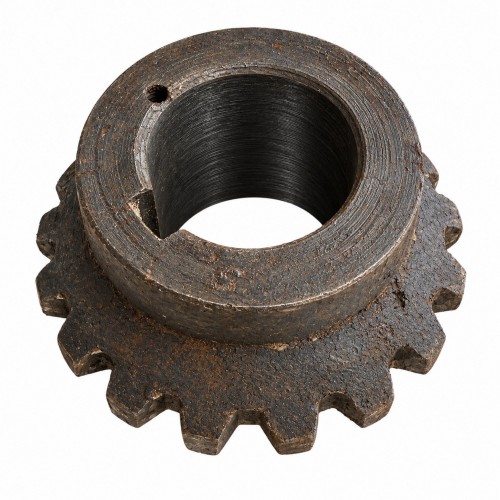

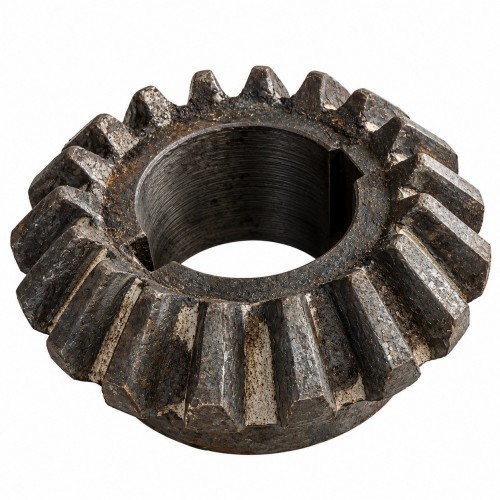

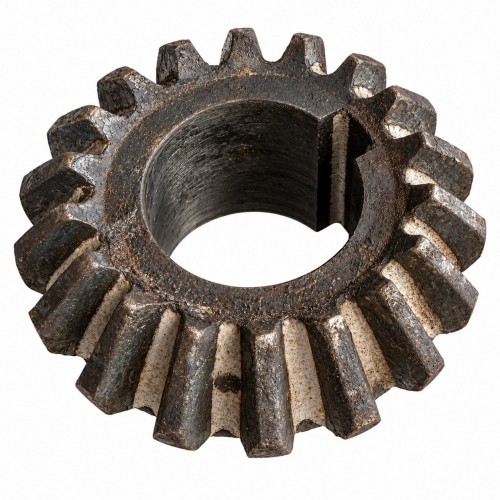

Колесо зубчатое ПСП-10 ПСХ 03.009 — коническая ведомая шестерня Z=18

Колесо зубчатое ПСХ 03.009 — ведомая коническая шестерня редуктора подсолнечниковых жаток ПСП-10 и ПСП-1,5. Деталь работает в составе угловой передачи и обеспечивает изменение направления крутящего момента на 90° с последующей передачей вращения на рабочие механизмы жатки.

Шестерня используется в приводе русел и транспортеров. Для соединения с валом предусмотрено внутреннее отверстие со шпоночным пазом.

Характеристики шестерни ПСХ 03.009

➤ Каталожный номер: ПСХ 03.009

➤ Дополнительное обозначение: ПСХ.03.009-01

➤ Тип: ведомая коническая шестерня

➤ Количество зубьев: Z=18

➤ Угол передачи: 90°

➤ Посадка: отверстие со шпоночным пазом

➤ Материал: сталь 45

➤ Обработка: термическая обработка зубьев

➤ Вес: около 0,66 кг

➤ Применение: жатки ПСП-10 и ПСП-1,5

Назначение конического колеса ПСП-10

Коническая шестерня является частью редуктора, который передает вращение между валами, расположенными под углом. За счет этого направление крутящего момента изменяется на 90°, после чего приводится в движение соответствующий рабочий узел жатки.

Колесо задействовано в приводе русел и транспортеров, поэтому состояние зубьев непосредственно влияет на стабильность работы механической передачи.

Установка в редукторах жатки

На каждый редуктор устанавливается 2 зубчатых колеса, а конструкция жатки предусматривает 8 редукторов.

Шпоночное соединение обеспечивает передачу момента между валом и шестерней, а термическая обработка зубьев повышает их устойчивость к рабочему износу.

Преимущества

✔️ подходит для ПСП-10 и ПСП-1,5;

✔️ ведомая коническая конструкция;

✔️ 18 зубьев;

✔️ передача вращения под углом 90°;

✔️ изготовлена из стали 45;

✔️ закаленные зубья для повышения износостойкости;

✔️ шпоночное соединение с валом;

✔️ применяется в приводе транспортеров и русел жатки.
