Венець зубчастый ПСХ 01.480-02 жатки ПСП-10

Зубчатый венец ПСХ 01.480-02 применяется в приводе транспортера подсолнечниковых жаток ПСП-10 и ПСП-1.5. Деталь устанавливается на ведущий валец длиной 445 мм и предназначена для модификаций жаток, выпускаемых после 1995 года.

Венец участвует в передаче вращения на транспортер, обеспечивая работу механизма подачи растительной массы во время уборки подсолнечника.

Характеристики ПСХ 01.480-02

✔️ Каталожный номер: ПСХ 01.480-02

✔️ Тип детали: зубчатый венец

✔️ Применение: ПСП-10, ПСП-1.5

✔️ Место установки: ведущий валец транспортера

✔️ Совместимая длина вальца: 445 мм

✔️ Количество зубьев: Z=20

✔️ Модуль: m=2,5

✔️ Материал: сталь 45

✔️ Посадка: внутреннее шлицевое отверстие

Конструкция зубчатого венца ПСП

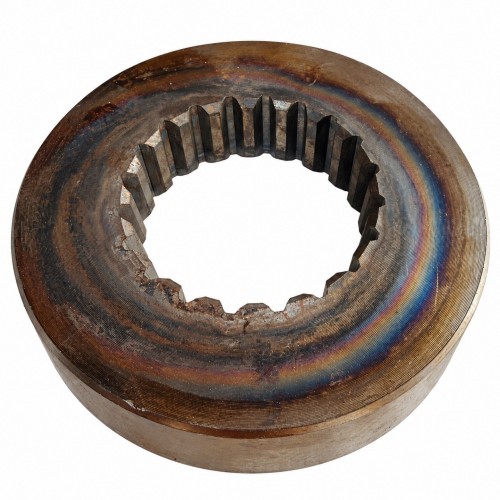

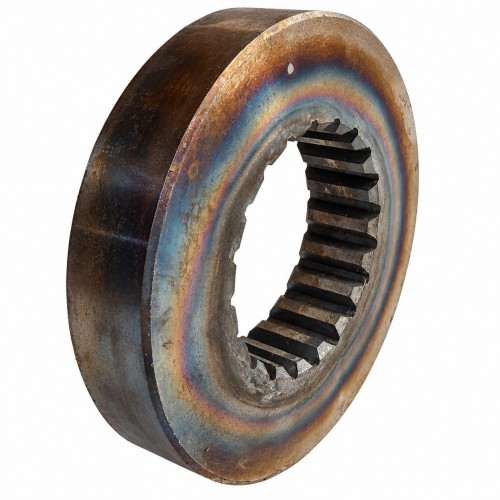

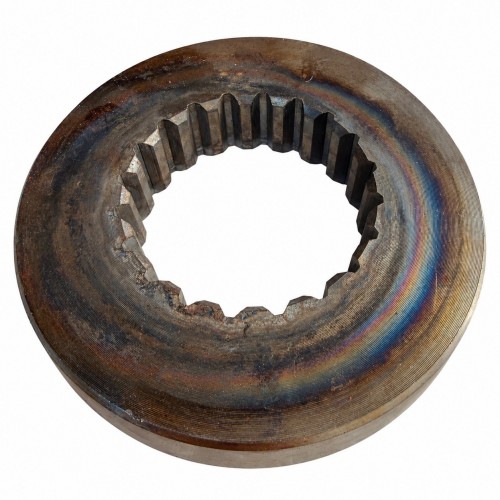

Деталь выполнена в виде металлического диска с наружным зубчатым профилем. В центральной части расположены внутренние шлицы, через которые венец соединяется с ведущим валом транспортера.

Шлицевое соединение обеспечивает передачу крутящего момента, а наружные зубья работают с сопряженными элементами приводного механизма.

Венец ведущего вальца транспортера

Во время работы жатки ПСХ 01.480-02 постоянно находится под механической нагрузкой. Постепенный износ зубьев или внутренних шлицев может вызвать появление люфта, ухудшение зацепления и нестабильную работу транспортера.

Своевременная замена изношенного венца помогает восстановить правильную передачу вращения и нормальную работу ведущего вальца.

Особенности

➤ подходит для жаток ПСП-10 и ПСП-1.5;

➤ применяется на модификациях после 1995 года;

➤ устанавливается на валец длиной 445 мм;

➤ 20 зубьев с модулем 2,5;

➤ внутреннее шлицевое соединение;

➤ изготовлен из стали 45;

➤ подходит для ремонта и сезонного обслуживания транспортера жатки.
