Валец транспортера ПСХ 01.480 ведущий жатки ПСП-10, шлиц–шлиц, 445 мм

Ведущий валец ПСХ 01.480 — элемент привода режущего аппарата и транспортеров семян и стеблей подсолнечниковой жатки ПСП-10. Среди механизаторов деталь также известна как «качалка» нового образца.

Модификация длиной 445 мм предназначена для жаток ПСП-10, выпущенных после 1995 года. Валец устанавливается на шлицевые элементы горизонтальных конических редукторов и участвует в распределении крутящего момента на рабочие органы русла.

Характеристики вальца ПСХ 01.480

➤ Каталожный номер: ПСХ 01.480 / ПСХ-01.480

➤ Тип детали: ведущий валец транспортера

➤ Дополнительное название: качалка нового образца

➤ Применение: жатка ПСП-10

➤ Исполнение: шлиц–шлиц

➤ Количество шлицев: Z=20

➤ Длина: 445 мм

➤ Конструкция: сварная трубчатая

➤ Венцы: 2 шт., приварены по краям

➤ Вес: около 5,5 кг

➤ Количество на 8-рядную жатку: 6 шт.

➤ Применяемость: ПСП-10 после 1995 года

Назначение ведущего вальца ПСП-10

ПСХ 01.480 передает вращение от системы горизонтальных конических редукторов на рабочие механизмы жатки. Валец задействован в приводе транспортеров семян и стеблей, а также связан с работой режущего аппарата.

Шлицевое соединение с обеих сторон обеспечивает передачу крутящего момента без использования обычной шпоночной посадки на концах детали.

Конструкция шлиц–шлиц Z=20

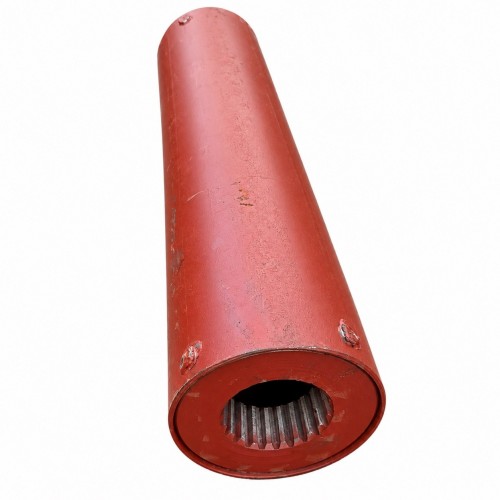

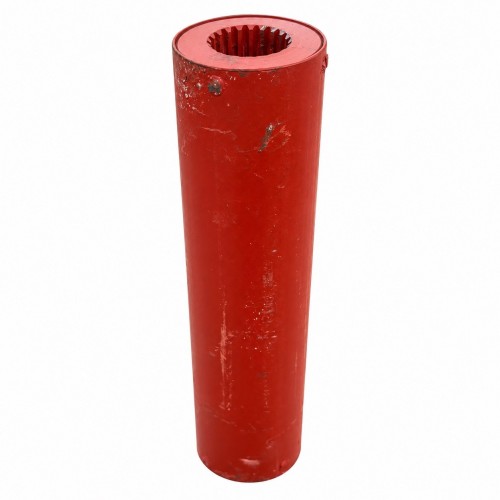

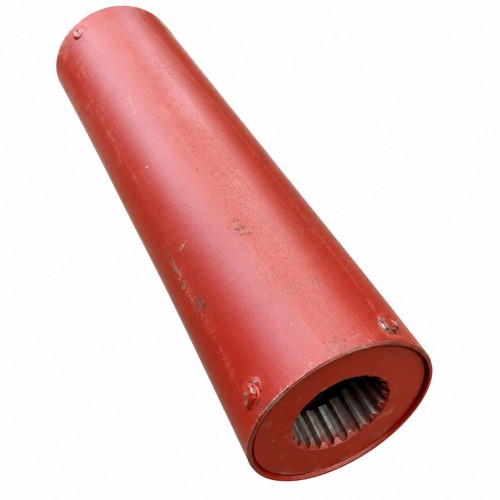

Валец представляет собой сварное трубчатое изделие с двумя приваренными зубчатыми венцами. На обоих концах предусмотрены внутренние шлицы Z=20, через которые деталь соединяется с элементами редукторного привода.

Длина 445 мм соответствует исполнению нового образца для ПСП-10 после 1995 года.

Преимущества

☑️ предназначен для жаток ПСП-10 нового образца;

☑️ длина 445 мм;

☑️ соединение шлиц–шлиц;

☑️ внутренние шлицы Z=20 с двух сторон;

☑️ сварная трубчатая конструкция;

☑️ участвует в приводе транспортеров и режущего аппарата;

☑️ устанавливается в количестве 6 шт. на 8-рядную жатку.
