Валец-качалка ПСП 10.01.01.310 — центральный приводной элемент транспортера подсолнечниковой жатки ПСП-10. Деталь устанавливается по центру балки рамы и непосредственно участвует в передаче крутящего момента от центрального конического редуктора на рабочие механизмы жатки.

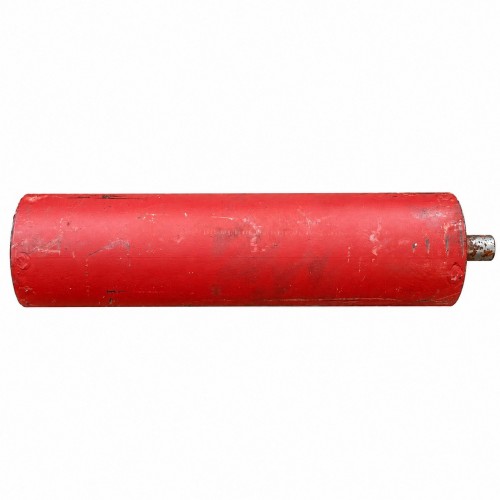

Данная модификация имеет длину 400 мм и выполнена по схеме «ось–шлиц»: с одной стороны расположен шлицевой венец Z=20, а с другой — гладкая цапфа под подшипниковую опору.

Характеристики ПСП 10.01.01.310

➤ Каталожный номер: ПСП 10.01.01.310

➤ Тип детали: валец-качалка транспортера

➤ Применение: жатка ПСП-10

➤ Длина: 400 мм

➤ Исполнение: ось–шлиц

➤ Количество внутренних шлицев: Z=20

➤ Диаметр посадки под подшипник: Ø22 мм

➤ Место установки: центральная часть балки рамы

➤ Количество на 8-рядную жатку: 1 шт.

Назначение центральной качалки ПСП-10

Валец принимает вращение от центрального конического редуктора и передает его дальше на рабочие органы жатки. Благодаря центральному расположению он является важным звеном приводной системы ПСП-10.

Исправное состояние шлицев и подшипниковой посадки необходимо для стабильной передачи крутящего момента без лишнего люфта.

Конструкция ось–шлиц

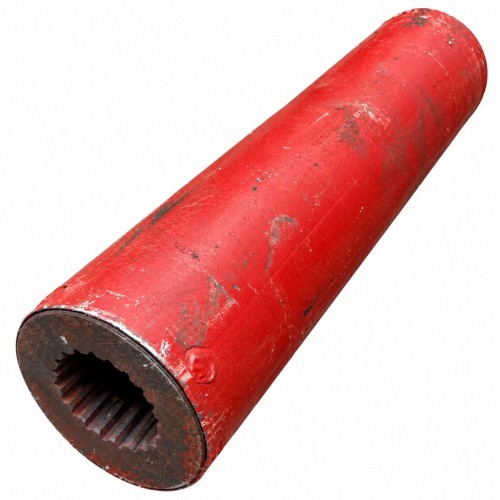

С одной стороны детали выполнен шлицевой венец с внутренними шлицами Z=20, обеспечивающий зацепление с приводным элементом.

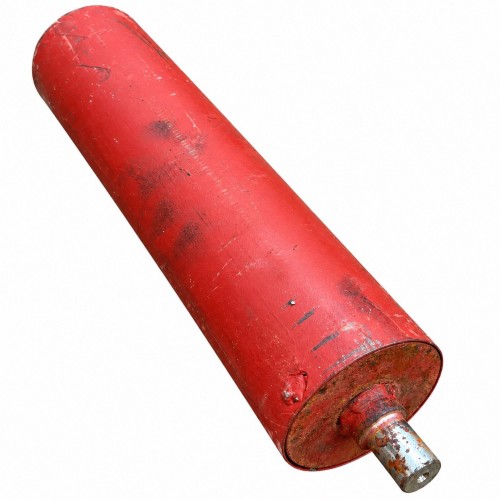

Противоположная сторона представляет собой гладкую ось-цапфу с посадочной поверхностью Ø22 мм. Цапфа устанавливается и фиксируется в подшипниковой опоре рамы жатки.

Особенности

☑️ центральное расположение на раме ПСП-10;

☑️ длина 400 мм;

☑️ комбинированное исполнение ось–шлиц;

☑️ внутренние шлицы Z=20;

☑️ посадка под подшипник Ø22 мм;

☑️ передает вращение от центрального конического редуктора;

☑️ на одну 8-рядную жатку требуется 1 шт.;

☑️ подходит для ремонта центрального привода ПСП-10.
