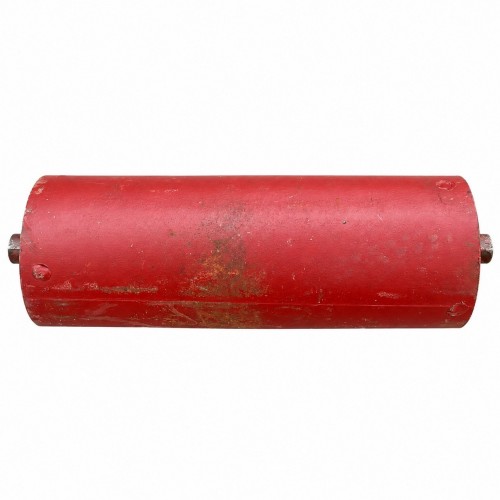

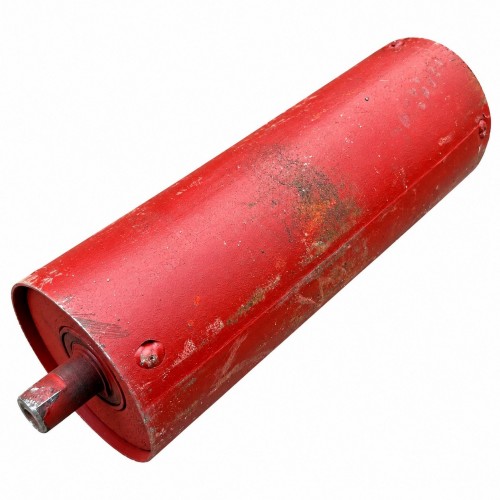

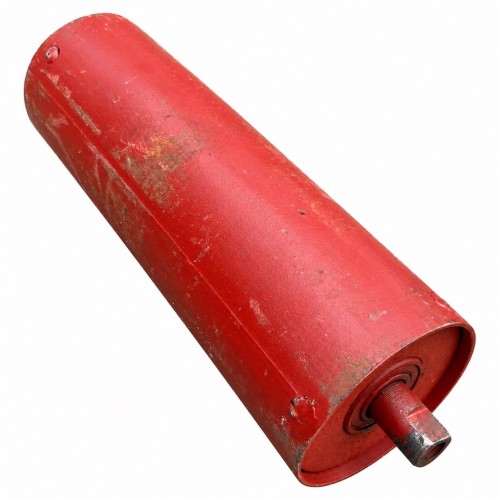

Ролик натяжной транспортера семян ПСП ПСХ-01.500 для жатки ПСП-10

Ролик натяжной ПСХ-01.500 — сборочный узел транспортера семян подсолнечниковой жатки ПСП-10. Деталь также называют нижним роликом конвейера или «качелями».

Узел предназначен для удержания и регулировки натяжения прорезиненной ленты транспортера семян. Регулировка выполняется с помощью специальных тяг с пружинами, а сам ролик устанавливается в предусмотренные пазы на боковинах лифта жатки.

Характеристики ролика ПСХ-01.500

☑️ Каталожный номер: ПСХ-01.500 / ПСХ 01.500

☑️ Тип детали: натяжной ролик транспортера семян

☑️ Дополнительное название: нижний ролик, качели

☑️ Применение: жатка ПСП-10

☑️ Длина: 270 мм

☑️ Подшипники: 180204 / 6204-2RS — 2 шт.

☑️ Количество на 8-рядную жатку: 7 шт.

Назначение натяжного ролика ПСП-10

ПСХ-01.500 поддерживает необходимое натяжение резинооблицованной ленты транспортера семян. Правильная регулировка помогает сохранить стабильное движение ленты и нормальную работу транспортирующего механизма жатки.

Натяжение регулируется тягами с пружинами, которые воздействуют на положение ролика в направляющих пазах.

Подшипниковый узел

В центральной части вальца установлены два закрытых шариковых подшипника 180204, международный аналог 6204-2RS.

Для фиксации подшипников применяются стопорные кольца А47 и В20, удерживающие элементы узла в рабочем положении.

Особенности

➤ предназначен для транспортера семян ПСП-10;

➤ длина 270 мм;

➤ комплектуется двумя подшипниками 180204;

➤ регулирует натяжение прорезиненной ленты;

➤ устанавливается в пазы боковин лифта;

➤ работает совместно с регулировочными тягами и пружинами;

➤ на стандартную 8-рядную жатку используется 7 роликов.
