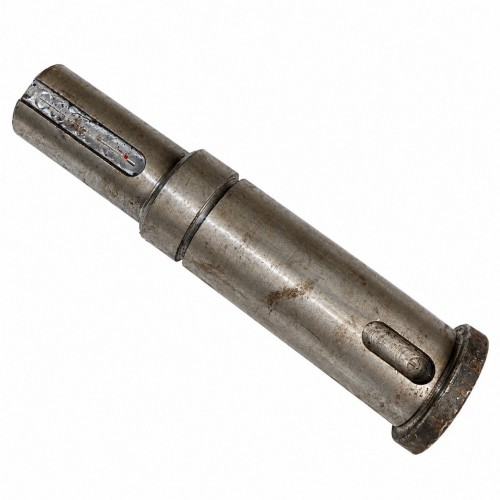

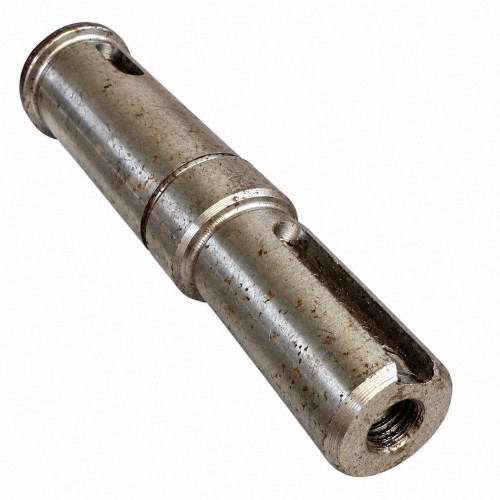

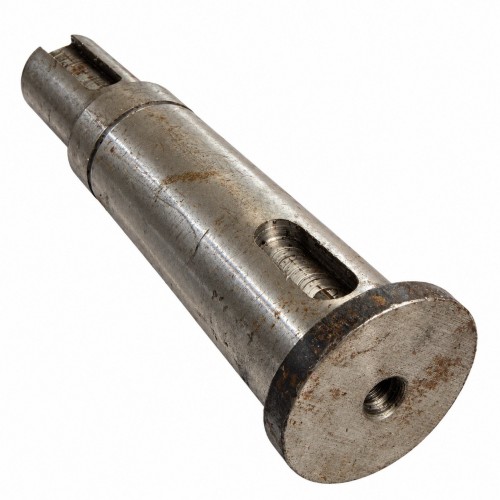

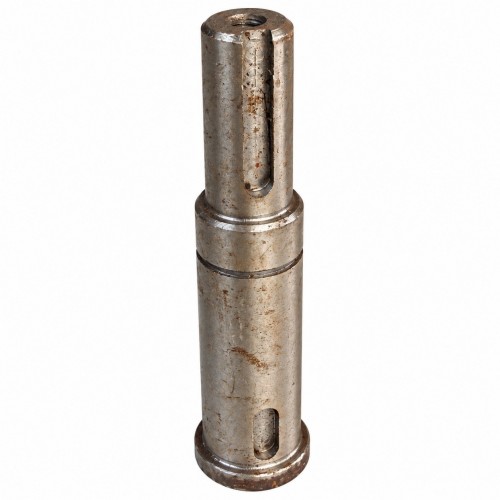

Вал вертикальный редуктора жатки ПСП-10 ПСХ 03.007, 141×34 мм

Вертикальный вал ПСХ 03.007 — ведущий приводной элемент конического редуктора подсолнечниковых жаток ПСП-10 и ПСП-1,5. Деталь передает крутящий момент внутри редуктора и обеспечивает работу связанных с ним приводных механизмов жатки.

Вал имеет ступенчатую конструкцию, два шпоночных паза для установки и фиксации шестерни и звездочки, буртик для осевого упора и проточку под стопорное кольцо.

Характеристики вала ПСХ 03.007

➤ Каталожный номер: ПСХ 03.007

➤ Тип: вертикальный ступенчатый вал

➤ Применение: жатки ПСП-10 и ПСП-1,5

➤ Общая длина: 141 мм

➤ Максимальный диаметр: 34 мм

➤ Материал: сталь 45

➤ Количество шпоночных пазов: 2

➤ Подшипниковая опора: 2 шарикоподшипника 180206

➤ Масса: около 0,71 кг

➤ Количество на жатку: 8 шт.

Назначение вертикального вала редуктора ПСП-10

ПСХ 03.007 работает внутри конического редуктора и передает вращение между его приводными элементами. На валу фиксируются шестерня и звездочка, для чего предусмотрены отдельные шпоночные пазы.

При работе жатки вал воспринимает крутящий момент и нагрузки от элементов передачи, поэтому состояние посадочных поверхностей, пазов и подшипниковых шеек важно для стабильной работы редуктора.

Конструкция вала ПСХ 03.007

Ступенчатая геометрия детали включает:

• буртик для осевой фиксации;
• два шпоночных паза;
• проточку под стопорное кольцо;
• посадочные участки под два подшипника 180206.

Вал изготовлен из стали 45, которая сочетает прочность, износостойкость и хорошие характеристики для механически нагруженных деталей.

Преимущества

✔️ применяется на ПСП-10 и ПСП-1,5;

✔️ предназначен для конического редуктора;

✔️ длина 141 мм и диаметр до 34 мм;

✔️ два шпоночных соединения;

✔️ установка на двух подшипниках 180206;

✔️ изготовлен из стали 45;

✔️ подходит для ремонта и восстановления редуктора жатки.
