Транспортер стеблей ПСП-1.5 — цепь мысовая ПСХ-03.250, 111 звеньев

Мысовая цепь ПСХ-03.250 — основной рабочий элемент транспортера стеблей четырехрядной подсолнечниковой жатки ПСП-1.5, которая агрегатируется с комбайнами серии «Нива». Цепь работает в русле жатки и обеспечивает направленное перемещение стеблей подсолнечника во время уборки.

Основой узла служит усиленная роликовая цепь ПР-19.05 с шагом 19,05 мм. На ней закреплены специальные направляющие лапки, которые подхватывают и транспортируют растительную массу.

Характеристики цепи ПСХ-03.250 для ПСП-1.5

➤ Каталожный номер: ПСХ-03.250

➤ Тип детали: мысовая цепь транспортера стеблей

➤ Применение: жатка ПСП-1.5

➤ Базовая цепь: ПР-19.05

➤ Шаг цепи: t=19,05 мм

➤ Длина: 2,10–2,11 м

➤ Количество звеньев: 111

➤ Количество мысов / скребков: 14 шт.

➤ Крепление лапок: заклепочное

➤ Вес: около 2,8 кг

➤ Количество на 4-рядную жатку: 8 шт.

Назначение транспортера стеблей ПСП-1.5

Во время работы жатки цепь движется по руслу, а закрепленные на ней лапки захватывают стебли подсолнечника и направляют их дальше по рабочему каналу.

Стабильная работа транспортера зависит от состояния роликовых звеньев, соединений и направляющих лапок.

Конструкция мысовой цепи

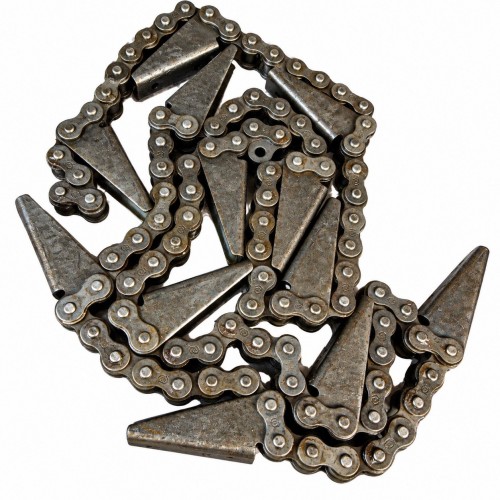

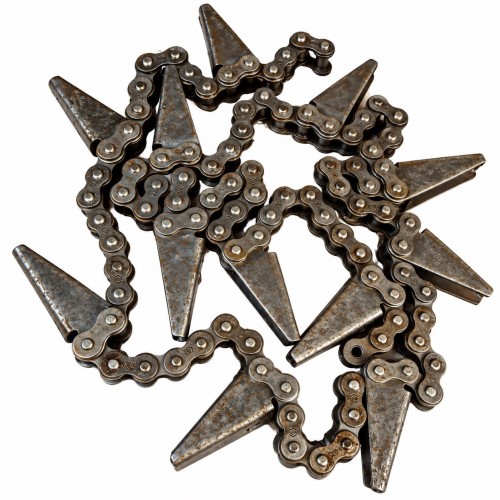

Цепь ПСХ-03.250 для ПСП-1.5 имеет длину около 2,1 метра и состоит из 111 звеньев. На ней установлено 14 рабочих лапок, жестко закрепленных заклепками.

Это исполнение отличается от короткой цепи ПСП-10 увеличенной длиной и количеством рабочих элементов.

Преимущества

✔️ предназначена для четырехрядной жатки ПСП-1.5;

✔️ базовая цепь ПР-19.05;

✔️ 111 звеньев;

✔️ 14 подающих лапок;

✔️ длина 2,10–2,11 м;

✔️ поставляется как готовый рабочий элемент транспортера;

✔️ на полную жатку применяется 8 цепей;

✔️ подходит для ремонта и сезонного обслуживания ПСП-1.5.
