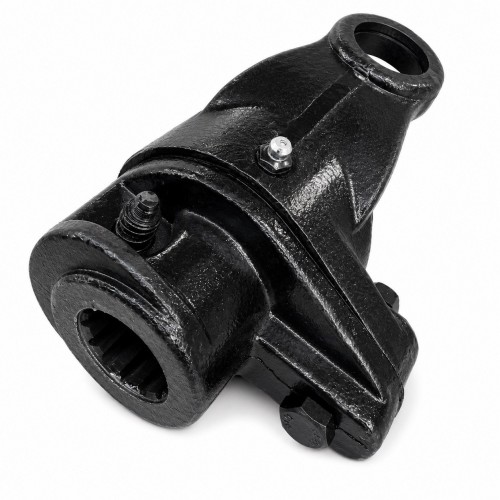

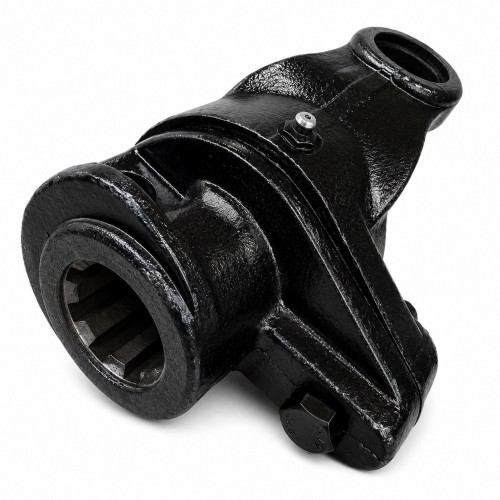

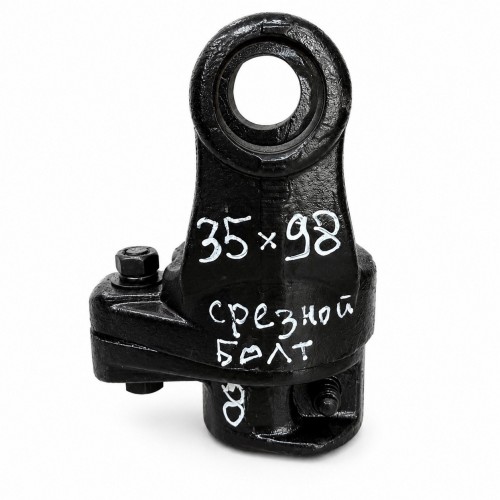

Предохранительная муфта со срезным болтом — простое и надежное устройство механической защиты карданного привода от перегрузок. Она разрывает передачу вращения между трактором и оборудованием при резком заклинивании рабочих органов.

Такая муфта особенно нужна там, где есть риск попадания камней, толстых корней, металлических предметов или других препятствий в рабочий механизм.

Где применяется

Предохранительная муфта со срезным болтом используется на технике с карданным приводом:

✔️ роторные косилки;

✔️ почвофрезы;

✔️ пресс-подборщики;

✔️ шнеки жаток;

✔️ измельчители;

✔️ шнекороторные снегоочистители;

✔️ измельчители веток;

✔️ легкие буровые установки;

✔️ другое навесное и прицепное оборудование с приводом от ВОМ.

Как работает муфта

В обычном режиме мощность от карданного вала передается на оборудование через срезной болт определенного размера и класса прочности.

При перегрузке, например при ударе косилки о камень или пень, крутящий момент резко увеличивается. Болт срезается, передача усилия прекращается, а ступица муфты начинает свободно вращаться. Благодаря этому защищаются редуктор, карданный вал, вал отбора мощности трактора и рабочие узлы агрегата.

Основные преимущества

☑️ простая и надежная конструкция;

☑️ быстрое срабатывание при перегрузке;

☑️ защита дорогих узлов от поломки;

☑️ недорогое обслуживание;

☑️ точный момент срабатывания при использовании правильного болта;

☑️ подходит для тяжелых условий работы сельхозтехники.

Важные правила обслуживания

Для правильной работы муфты необходимо использовать только болты подходящего размера и класса прочности. Нельзя устанавливать обычные строительные болты, так как они могут срезаться слишком рано или, наоборот, не сработать при перегрузке.

Новый срезной болт должен плотно сидеть в отверстии без люфта. При наличии зазоров болт может срезаться раньше времени, даже без серьезной перегрузки.
