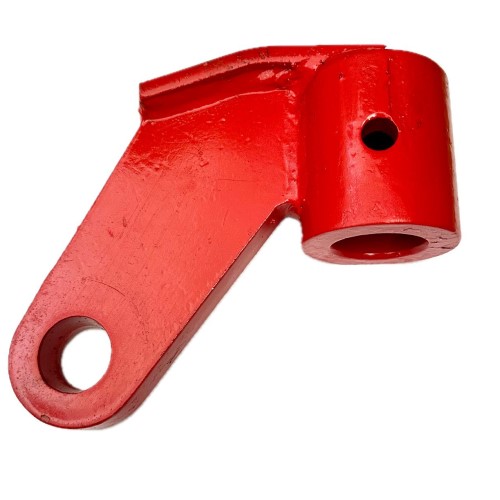

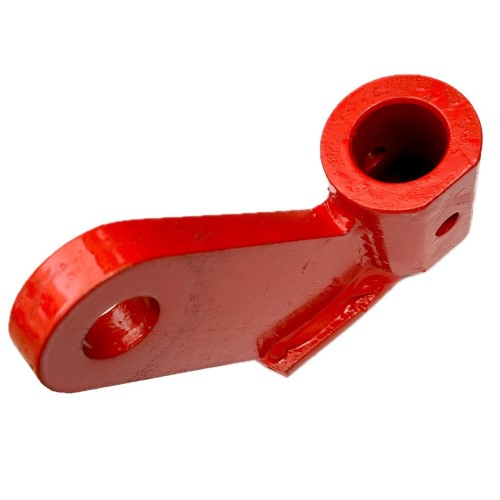

Кована головка (кронштейн) роторної косарки 8245-036-020-083

Кована головка (кронштейн) 8245-036-020-083 призначена для використання у навішуванні роторної косарки. Деталь є силовим елементом навісного вузла та служить для надійного з'єднання косарки з трактором, забезпечуючи стійкість та правильну геометрію агрегату під час роботи.

Кронштейн виготовлений методом кування, що значно підвищує його міцність, стійкість до динамічних та ударних навантажень, а також до деформацій під час експлуатації. Таке виконання особливо важливе при роботі у важких польових умовах, де навішування відчуває постійні вібрації та навантаження.

Призначення:

Використовується в системі навішування роторної косарки для кріплення та передачі навантажень від косарки до трактора.

Ключові особливості та переваги:

☑️ Застосовується в навішуванні роторної косарки

☑️ Номер за каталогом: 8245-036-020-083

☑️ Коване виконання - підвищена міцність

☑️ Стійкість до ударних та вібраційних навантажень

☑️ Надійна фіксація косарки

☑️ Довгий термін служби

☑️ Підходить для ремонту та відновлення навісного вузла

Позиція на малюнку №3

Склад навішування роторної косарки Wirax

Номер на малюнку	Найменування частини	Символ KTM	Кол-во штук
-	Важільний механізм, комплект (позиції 2,3,4,5,6,23,28,29,30,31)	8245-0360020-068	1
-	Ланцюг з крюком (позиція 10,11,32)	8245-036-020-259	1
1	Штифт 3,5x40	8245-036-020-643	3
2	Передня тяга, комплект	8245-036-020-070	1
3	Кована голівка	8245-036-020-083	1
4	Хомут	8245-036-020-096	1
5	Муфта передньої тяги	8245-036-020-103	2
6	Штир B25h9x55/45-5H	PN-90/M-83002	1
7	Рама навішування, комплект	8245-036-020-656	1
8	Шарнір	8245-036-020-131	1
9	Перемикач, комплект	8245-036-020-220	1
10	Крюк	8245-036-020-261	1
11	Ланцюг, комплект	8245-036-020-274	1
12	Втулка шарнира	8245-036-020-389	1
13	Хомут	8245-036-020-391	1
14	Відгибна підкладка	8245-036-020-424	1
15	Задня втулка шарнира	8245-036-020-437	1
16	Шайба	8245-036-020-480
17	Шайба	8245-036-020-493
18	Пружина клямки	8245-036-020-526	1
19	Шайба	8245-036-020-539	1
20	Штифт 3,5x40	8245-036-020-541	3
21	Підкладка 23 Fe/Zn5	PN-78/M-82005	3
22	Шайба	8245-036-020-567	1
23	Штир B 22h9x55/45-5H	PN-90/M-83002	2
24	Стопорне кільце Z16	PN-81/M-85111	1
25	Гвинт M12x100-8.8-A-Fe/Zn8c	PN-85/M-82101	1
26	Гайка M12-8-A-Fe/Zn8c	PN-86/M-82144	2
27	Гайка M20x1,5-0.6-A-Fe/Zn8c	PN-86/M-82153	1
28	Шайба 23 Fe/Zn5	PN-78/M-82005	1
29	Шайба 25 Fe/Zn5	PN-78/M-82005	1
30	Чека S-Zn-5x36	PN-76/M-82001	2
31	Чека S-Zn-6x40	PN-76/M-82001	1
32	Пружинний штифт 5x40 Fe/Zn5	PN-89/M-85023	1
33	Пружинний штифт 6x40 Fe/Zn5	PN-89/M-85023	3
34	Шайба 17 Fe/Zn5	PN-78/M-82005	1
35	Шплінт A11x50 Fe/Zn5	BN-81/1902-31	1
