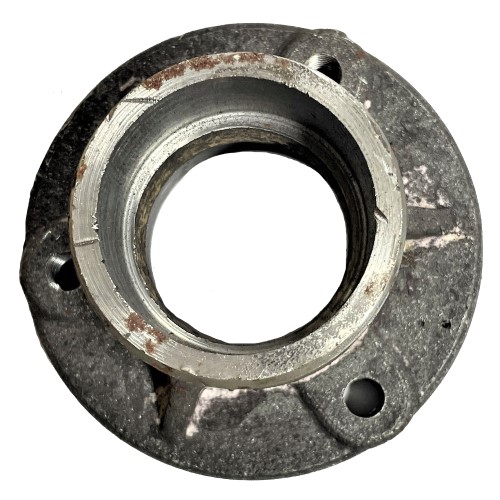

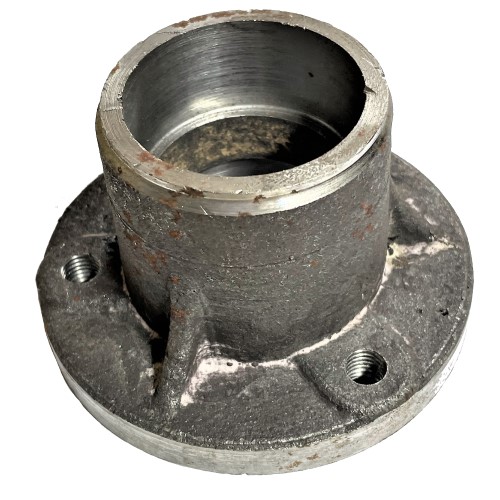

Ступиця маркера (корпус) Н 109.02.101 СЗ, СУПН, УПС, ВЕСТА, ВЕГА

Ступиця маркера (корпус) Н 109.02.101 для СЗ, СУПН, УПС, ВЕСТА, ВЕГА

Ступиця маркера Н 109.02.101 призначена для встановлення в маркерному механізмі сільськогосподарських сівалок СЗ, СУПН, УПС, ВЕСТА та ВЕГА. Деталь являє собою корпус маточини, в який встановлюється підшипник 6205, що забезпечує плавне та надійне обертання маркерного диска.

Корпус маточини служить основою для кріплення маркерного диска та забезпечує стійку роботу маркера при розмітці рядів. Міцна конструкція розрахована на навантаження, вібрації та експлуатацію в пилових польових умовах.

Переваги:

✔️ Сумісність із СЗ, СУПН, УПС, ВЕСТА, ВЕГА

✔️ Відповідність оригінальному номеру Н 109.02.101

✔️ Посадкове місце під підшипник 6205

✔️ Плавне обертання маркерного диска

✔️ Міцна та зносостійка конструкція

✔️ Стійкість до вібрацій та механічних навантажень

✔️ Довгий термін служби

Призначення

Ступиця (корпус) маркера призначена для встановлення підшипника та забезпечення обертання маркерного диска. Забезпечує стабільну та точну роботу маркерного механізму при сівбі.

Позиція №12

Диск СШЕ 04.120 УПС-12

№ позиції	Найменування	Каталоговий номер	кол-во
1	Вісь	СШЕ 04.130	2
2	Болт	М10-6gх45.66.019 ГОСТ 7796-70	6
3	Гайка	М10-6Н.6.019 ГОСТ 5915-70	6
4	Гайка	М20-6Н.6.019 ГОСТ 5918-73	2
5	Шайба	10 65Г 019 ГОСТ 6402-70	6
6	Шайба	20.01.10 019 ГОСТ 11371-78	2
7	Шплінт	4х40.019 ГОСТ 397-79	2
8	Манжета	1.2-30х52-1 ГОСТ 8752-79	2
9	Маслянка	1.2 Ц6хр ГОСТ 19853	2
10	Підшипник	205 ГОСТ 8338-75	4
11	Ковпачок	Н 109.01.403-01	2
12	Корпус	Н 109.02.101	2
13	Кришка	Н 109.02.102	2
14	Втулка	Н 109.02.801	2
15	Втулка	Н 109.02.802	2
16	Прокладка	Н-109.03.001-01	4
17	Диск	Н 154.00.419-04	2

Характеристика
Застосування	сівалки СЗ, СУПН, УПС, ВЕСТА, ВЕГА
Країна виробник	Україна
